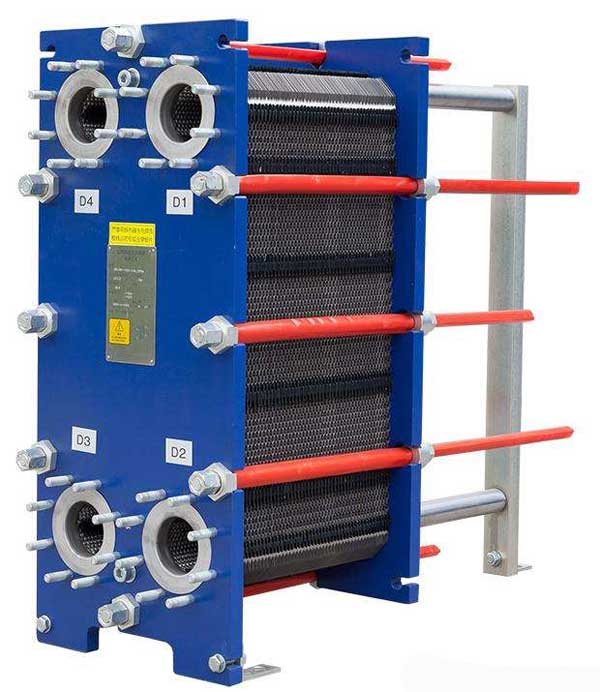

板式熱交換器

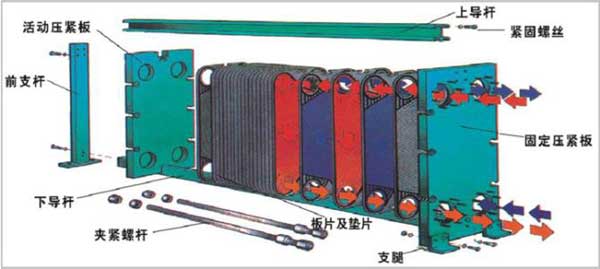

板式換熱器是由一組波紋形的平行金屬板構成的，在板片的4個拐角出都有通道孔，板被夾緊在一個富有連接管的固定板和活動壓緊板的框架中，并用夾緊螺栓加以夾緊。這些鏈接管同板上的通道孔對中，并與熱交換的兩種液體的外部管理相連，傳熱板和活動壓緊板懸掛在頂部承載梁的下面并由底部橫梁使其對準定位。傳熱板本身是有器有特定形狀并被固緊的電熱片密封，以防止外部泄露，并把熱交換的兩種液體按逆流方式交替地流過另一對傳熱板之間的通道內。板片上的波紋不但提高流體的串流程度，并且形成許多接觸點，以承受正常的運行壓力。

◆加熱效率高，一般的說，板式換熱器的加熱系數K值在3000-6000W/m2℃范圍內。

◆低成本

◆熱損失消

◆結構緊湊，已維修

◆有利于低溫?zé)嵩吹睦���，使用安全可�?/FONT>
